Beskrivning

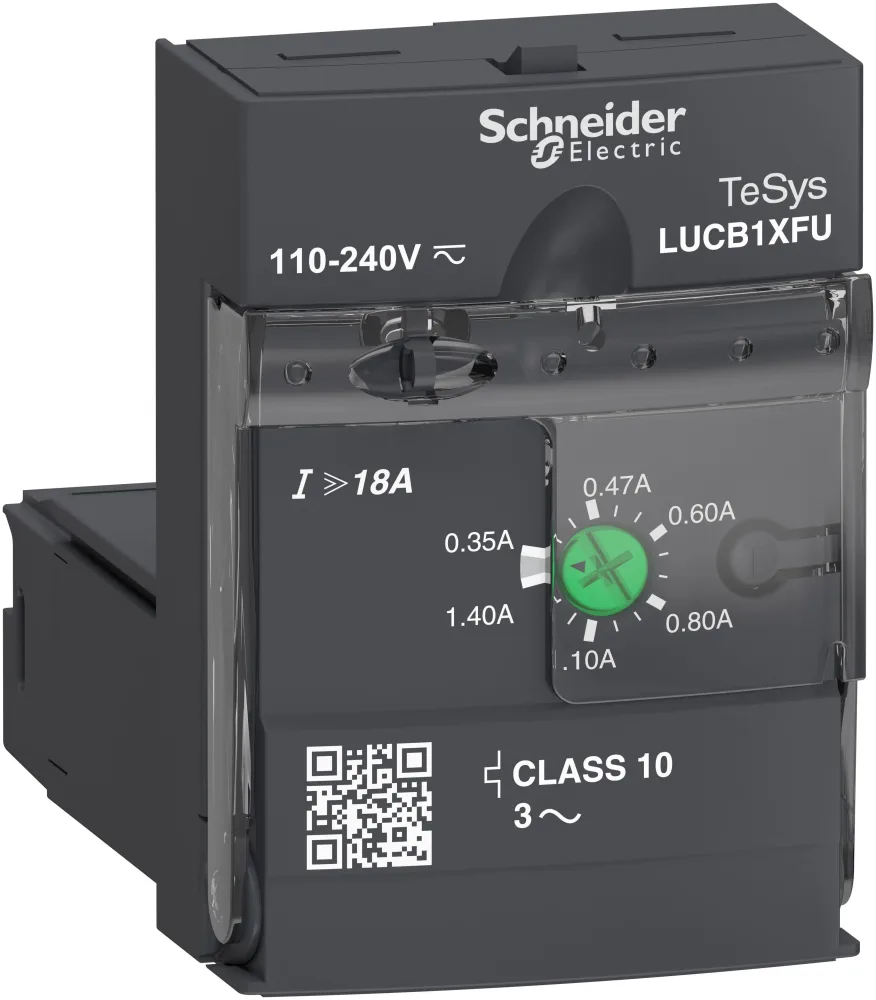

TeSys U kontroll- och diagnostikenhet som skall monteras i basenhet för avancerade funktioner LUB120, LUB320, LUB380 för att bilda en TeSys U startkontroll för trefasmotorapplikationer upp till 0,25 kW@400 V. Den ger fullt skydd för motorer med en nominell ström Ir 0,35-1,4A (Ir justerbar), överbelastningsutlösningar klass 10, kortslutning vid 13 x Irmax, överström vid 14,2 x Ir, fasförlust, isoleringsfel (endast skydd av utrustning). Den har ett termiskt överbelastningslarm som kan användas lokalt med hjälp av en LUFDA-modul eller fjärrstyrt med hjälp av en LULC-modul, och en testtryckknapp för överbelastningssimulering. Ska användas med en 110-240V växelspänning / 110-220V likspänning för styrning av startmotorn (genom styrterminalerna A1/A2 som är placerade i basenheten). Certifierad när den används tillsammans med en LUB-basenhet (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
- Justerbart motorskydd för 0,35 till 1,4 A
- Fullt skydd mot överlast kortslutning och fasförlust
- Elektronisk utlösare med klass 10 överbelastningsskydd
- Omedelbar kortslutningsutlösning vid 18 A
- För manöverspänning 110 till 240 V AC
- 3-polig enhet med jordfelskyddsfunktion
| Tekniska data | |
| REACH – Innehåller kandidatämnen | Bly |
|---|---|
| REACH Datum | 2022-07-20 |
| REACH Informationsplikt | Yes |
| Typ | LUCB1XFU* |
| Antal hjälpkontakter normalt stängda (NC) | 0 |
| Antal hjälpkontakter normalt öppna (NO) | 0 |
| Antal poler | 3 |
| Huvudströmkretsens anslutningssätt | Övrigt |
| Inställning för överlastutlösare | 0.35-1.4 A |
| Med jordfelskyddsfunktion | Ja |
| Märkspänning matning vid AC 50 Hz | 110-240 V |
| Märkspänning matning vid AC 60 Hz | 110-240 V |
| Märkspänning matning vid DC | 110-220 V |
| Nominell kontinuerlig ström Iu | 1.4 A |
| Slutvärde för momentana kortslutningsutlösarens inställningsområde | 18 A |
| Spänningstyp för manöver | AC/DC |
| Startvärde för momentana kortslutningsutlösarens inställningsområde | 18 A |
| Typ av kortslutningsutlösning | Ej fördröjd |
| Typ av motorskydd | Elektronisk utlösare |
