Beskrivning

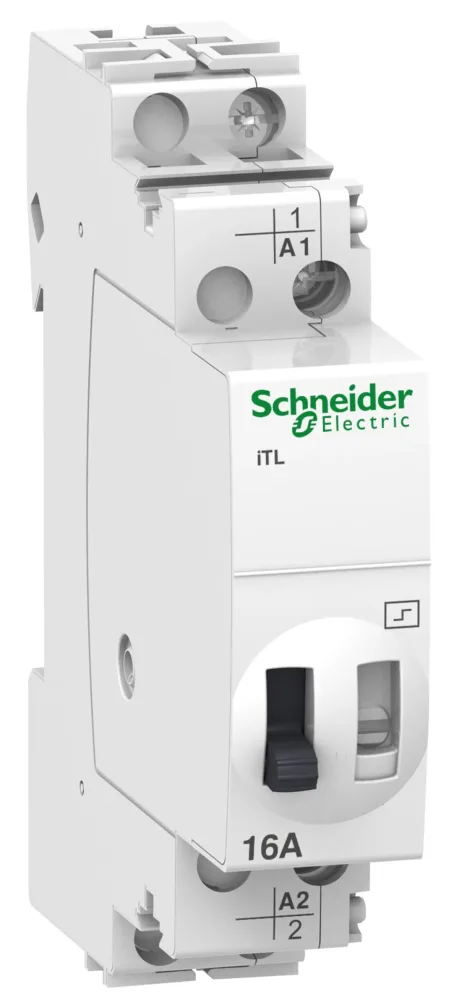

Impulsreläerna iTL finns i utförande för 16A med växlande eller slutande kontakt och kan med tilläggsblock byggas ut till både 3P och 4P utförande. De används huvudsakligen för styrning av belysningsgrupper bestående av glödlampor eller lysrör. Fjärrstyrning erhålls med hjälp av en impuls med varaktighet 50mS, max antal växlingar/minut är 5 st. Teknisk data för Kontrollkrets: Manöverspänning: 12 till 240V AC, 6 till 110V DC Hålleffekt: 1P, 2P, 3P 19VA, 4P 38VA Anslutningsbar area: effektkrets 1,5-4 mm², manöverkrets 1-4 mm²
- Impulsrelä för central manövrering med lokal styrning
- 24 V AC manöverspänning för kontrollkrets
- 16 A märkström för belysningslaster
- 1 modul bred för DIN-skena montage
- Max 1600 W glödlampslast
- Max 1300 VA lysrörsbelastning
| Tekniska data | |
| REACH – Innehåller kandidatämnen | 1,2-dimetoxietan, Dimethyl Glycol, 1,2-dimethoxyethane |
|---|---|
| REACH Datum | 2022-07-20 |
| REACH Informationsplikt | Yes |
| Typ | A9C33111 |
| Utförande | Impuls, central |
| Antal kontakter normalt stängda (NC) | 0 |
| Antal kontakter normalt öppna (NO) | 1 |
| Antal kontakter växlande | 0 |
| Bredd i antal modulmellanrum | 1 |
| Frekvens manöverspänning 1 | 50-60 Hz |
| Funktion | Mekanisk för centralstyrning |
| Inbyggnadsdjup | 43.5 mm |
| Manöverspänning 1 | 24-24 V |
| Matningsspänning | 24-250 V |
| Max. glödlampslast | 1600 W |
| Max. lysrörsbelastning | 1300 VA |
| Max. lysrörsbelastning i Duo-koppling | 2000 VA |
| Max. lysrörsbelastning parallellkompenserad | 900 VA |
| Max. omkopplingsström (cos fi = 0,6) | 16 A |
| Monteringsmetod | DIN-skena |
| Nominell omkopplingsström | 16 A |
| Typ av manöverspänning 1 | AC |
| Typ av matningsspänning | AC |
