Beskrivning

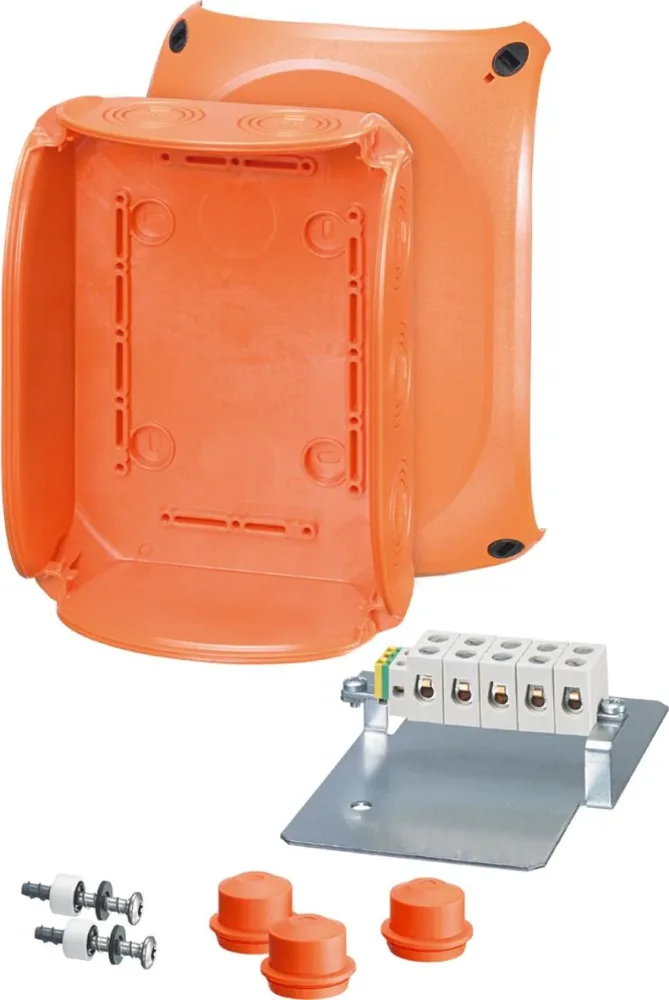

Hensel kopplingsdosa är brandklassad enligt DIN 4102 del 12 för funktionssäkra installationer upp till 90 minuter och kan användas i till exempel nödbelysningar, hissar och larmsystem. Hensel kopplingsdosa är tillverkad av orange polykarbonat, är halogenfri och har kapslingsklass IP66, samt är avsedd för vägg- eller takmontage. Hensel kopplingsdosa har en fempolig kopplingsklämma i temperaturbeständig keramik med två anslutningsskruvar per pol, vilket möjliggör skarvning av upp till fyra ledare à 6 mm² eller avgrening av kablar 12 x 1,5 mm² eller 8 x 2,5 mm². Hensel kopplingsdosa levereras med tre kabelgenomföringar och monteras med en genomgående skruv som samtidigt fixerar plintarna; dosan kan plomberas, är väderbeständig och har en nominell isolationsspänning på 400 V samt ett drifttemperaturområde från -25 till 70 °C.
- Brandklassad enligt DIN 4102 del 12
- Funktionssäker vid brand upp till 90 minuter
- IP66 och väderbeständig kapsling
- Halogenfri dosa i polykarbonat
- 5-polig keramisk kopplingsklämma med dubbla skruvar
- För ledare upp till 6 mm²
| Tekniska data | |
| Typ | FK 1606 |
|---|---|
| Antal intag | 10 |
| Bredd | 155 mm |
| Djup | 92 mm |
| Drifttemperaturområde | -25-70 °C |
| Elektrisk funktionalitet (Circuit integrity) vid brand | E 90 |
| Explosionstestat utförande | Nej |
| Fastsättning lock/kåpa | Skruvad |
| Form | Rektangulär |
| Färg | Orange |
| För Ex-zon damm | Ingen |
| För Ex-zon gas | Ingen |
| Gjutbar | Nej |
| Gjutmassa medföljer | Nej |
| Halogenfri | Ja |
| Ihopkopplingsbar | Nej |
| Intag bakifrån | Nej |
| Kapslingsklass (IP) | IP66 |
| Längd | 210 mm |
| Material | Plast |
| Max. ledararea | 6 mm² |
| Med avskärmning | Nej |
| Med dragavlastning | Nej |
| Modell/Utförande | Kopplingsdosa |
| Montering i jord/mark | Nej |
| Montering under vatten | Nej |
| Monteringsmetod | Vägg-/Takmontage |
| Nominell isolationsspänning | 400 V |
| Plomberbar | Ja |
| Transparent lock/kåpa | Nej |
| Typ av kapslingsgenomföring | Förprägling |
| Utrustad med | Skruvklämma |
| Väderbeständig | Ja |
| Ytskydd | Obehandlad |
| Antal intag | 10 |
